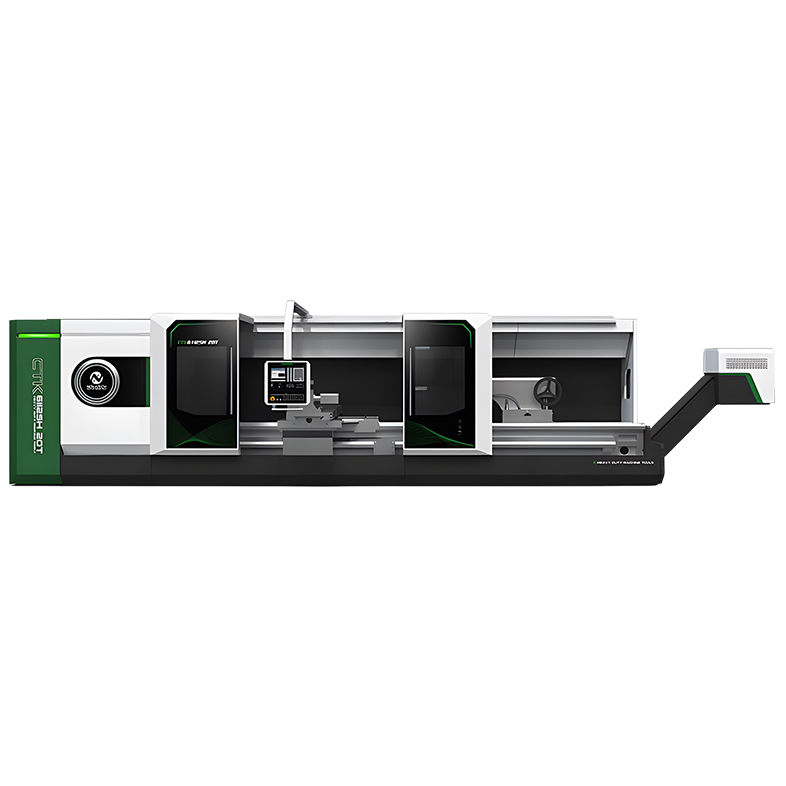

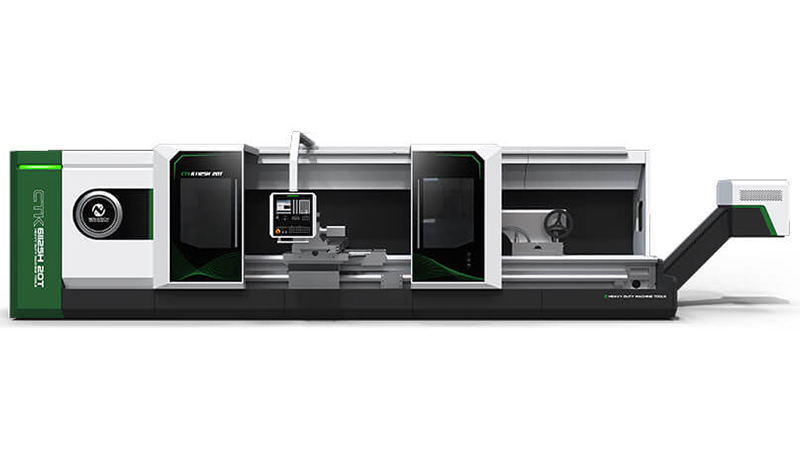

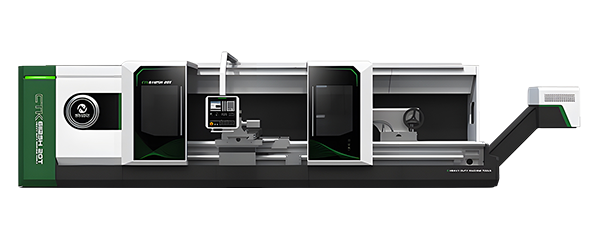

CK61100L大型数控卧式车床
CK61100L系列机床为大型卧式平床身数控车床，采用SIEMENS或FANUC数控系统，及全数字交流伺服系统。车削主传动为自动四挡无级变速，主电机为交流主轴电机，两个联动控制轴。
中心距1-5M的机床Z轴和X轴采用滚珠丝杠副加交流伺服电机实现纵向和横向移动；中心距6M以上的机床Z轴采用齿轮齿条加光栅尺，X轴采用滚珠丝杠副加交流伺服电机实现纵向和横向移动，具有很好的定位和重复定位精度。
机床主要部件和结构均经过优化设计，整机稳定性优越。适用于能源、化工、轻工、机电、造纸、汽车工业等行业。它具有精度高、功率大、刚性高、自动化程度高等特点。适宜加工轴、套、盘类零件。如车削内、外圆柱面、圆锥面、圆弧面、端面、切槽、倒角、车螺纹等，工艺适应性强，加工效率高，操作简单，功能全面，可降低对工人技术熟练程序的要求，是理想的机械加工设备。
44
55
66
77
77
88
99
10
项目名称 | 机床型号 |
CK61100L | |
两顶尖最大承重 | 6000kg |
床身宽度 | 755mm |
床身上最大回转直径 | 1040mm |
刀架最大回转直径 | 630mm |
最大工件长度 | 1000-16000mm(6米以上为齿条传动） |
床头参数 | |
主轴前轴承直径 | 200mm |
主轴通孔直径 | Φ130mm |
主轴锥孔 | 公制140# |
主轴转速级数 | 液压四档，档内无级调速 |
主轴转速范围 | 5-500r/Min |
主电机功率 | 37kW |
进给系统参数 | |
西门子系统 | |
纵向伺服电机扭矩 | 30N.M |
横向伺服电机扭矩 | 28N.M |
发那科系统 | |
纵向伺服电机扭矩 | 30N.M |
横向伺服电机扭矩 | 22N.M |
刀杆截面 | 40×40 |
刀架工位数 | 立式4工位 |
刀盘重复定位精度 | 0.01mm |
纵向快进速度 | 4000mm/Min |
横向快进速度 | 4000mm/Min |
纵向进给速度 | 1-2000mm/Min |
横向进给速度 | 1-2000mm/Min |
尾座参数 | |
尾座套筒直径 | 160mm |
尾座套筒锥孔 | 莫氏6# |
尾座套筒行程 | 300mm |
特殊订货部分
项目 | 机床型号 | |
CK61100L | ||
数控车镗床功能部件 | 选配；增加该功能部件后即可实现深孔镗床加工，也可实现深孔车削加工。 | |
数控车铣床功能部件 | 选配；增加该功能部件后可实现钻孔加工和简单铣削加工。 | |
数控车磨床功能部件 | 选配；增加该功能部件后可实现外圆的砂带磨削加工。 | |
卡盘 | 标配 | Φ1000mm |
特殊定货 | Φ1250 Φ1400mm | |
中心架 | 标配 | Φ70-480mm |
特殊定货 | Φ400-700mm | |
刀架 | 标配 | LDB4-157 |
特殊定货 | 可根据用户要求任选 | |
托辊 | 标配 | 无，可特殊定货 |
