F系列重型数控卧式车床-山东通远重工机械有限公司-通远重工机械

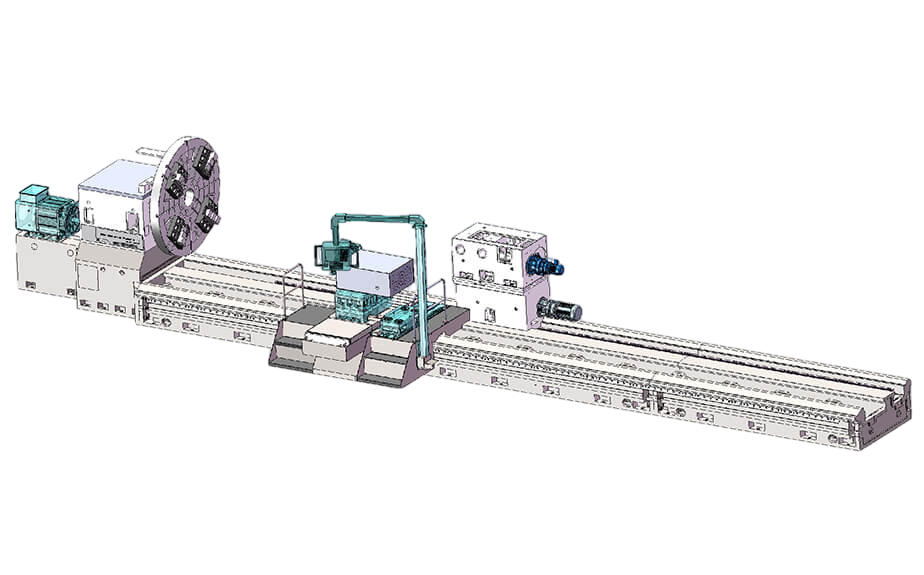

CK61125F重型数控卧式车床

CK61125F该系列重型卧式车床充分吸收了国际当代的先进技术，采用国际上先进的设计手段和制造技术，

如三维造型、仿真设计、有限元分析等，对产品进行了模块化配置，精心设计的一种集电气、自动控制、液压控制和现代机械设计等多学科、多门类的精密制造技术为一体的机电一体化机床产品。

该系列机床结构性能优异，机床具有动静态刚度高、使用寿命长、加工效率高、各项功能安全可靠、操作方便和造型美观等特点。
CK61160F重型数控卧式车床

CK61160F该系列重型卧式车床充分吸收了国际当代的先进技术，采用国际上先进的设计手段和制造技术，

如三维造型、仿真设计、有限元分析等，对产品进行了模块化配置，精心设计的一种集电气、自动控制、液压控制和现代机械设计等多学科、多门类的精密制造技术为一体的机电一体化机床产品。

该系列机床结构性能优异，机床具有动静态刚度高、使用寿命长、加工效率高、各项功能安全可靠、操作方便和造型美观等特点。
CK61200F重型数控卧式车床

CK61200F该系列重型卧式车床充分吸收了国际当代的先进技术，采用国际上先进的设计手段和制造技术，

如三维造型、仿真设计、有限元分析等，对产品进行了模块化配置，精心设计的一种集电气、自动控制、液压控制和现代机械设计等多学科、多门类的精密制造技术为一体的机电一体化机床产品。

该系列机床结构性能优异，机床具有动静态刚度高、使用寿命长、加工效率高、各项功能安全可靠、操作方便和造型美观等特点。
CK61250F重型数控卧式车床

CK61250F该系列重型卧式车床充分吸收了国际当代的先进技术，采用国际上先进的设计手段和制造技术

如三维造型、仿真设计、有限元分析等，对产品进行了模块化配置，精心设计的一种集电气、自动控制、液压控制和现代机械设计等多学科、多门类的精密制造技术为一体的机电一体化机床产品。

该系列机床结构性能优异，机床具有动静态刚度高、使用寿命长、加工效率高、各项功能安全可靠、操作方便和造型美观等特点。

参数

CK61160F该系列重型卧式车床充分吸收了国际当代的先进技术，采用国际上先进的设计手段和制造技术，如三维造型、仿真设计、有限元分析等，对产品进行了模块化配置，精心设计的一种集电气、自动控制、液压控制和现代机械设计等多学科、多门类的精密制造技术为一体的机电一体化机床产品。
该系列机床结构性能优异，机床具有动静态刚度高、使用寿命长、加工效率高、各项功能安全可靠、操作方便和造型美观等特点。
1、主轴箱主轴为穿轴式结构，主轴采用高精度双列圆柱滚子轴承支承，精度高、稳定性好。
2、主传动由交流主轴伺服电机或直流电机驱动，机械两挡,挡内无级调速，调速范围广，适应性好。
3、床身导轨采用整体三导轨或整体四导轨，采用精磨削加工方式，床身主要导轨面采用中频淬火处理,硬度可达HRC50。
4、尾座为上下分体结构，套筒内的芯轴采用高精度可调径向间隙的双列短圆柱滚子轴承；套筒和尾座移动均为机动，并装有测力装置。
5、刀架横向采用滚珠丝杠，纵向采用高精度齿条及双齿棒消隙结构，提高了刀架的传动精度。
6、机床配置走台和悬挂式按钮站，操作方便。
7、开式和闭式中心架的范围和数量可以根据用户的要求来配置。
8、该系列机床采用西门子828D系统。也可由用户选择其它数控系统。
9、可根据用户要求，提供双刀架、铣镗装置、磨削装置、铁屑输送机、刀具冷却系统等。

技术规格	型号
	CK61160F
床身上最大回转直径	1600mm
刀架上最大回转直径	1250mm
两顶尖间最大工件长度	4-20mm
顶尖间工件最大加工重量	40t
床身导轨行式	整体三导轨或整体四导轨
床身导轨宽度	1615mm
花盘直径	1600mm
主轴转速范围	0.8-160r/Min
主轴变速级数	机械两挡，挡内无级
尾座套筒行程	300mm
刀架形式	框式刀架、立式四工位电动刀架、立式四工位手动刀架
刀架进给量范围	0.1-1000mm/Min
刀架快速移动速度	4000mm/Min
刀架进给级数	无级
主电机功率	75kW/90kW
数控系统	西门子828D或其他数控系统
