CKT61125H数控车镗复合加工机床

CKT61125H系列机床为大型卧式平床身数控车床，采用SIEMENS或FANUC数控系统，及全数字交流伺服系统

车削主传动为自动四挡无级变速，主电机为交流主轴电机，两个联动控制轴，中心距1-5M的机床Z轴和X轴采用滚珠丝杠副加交流伺服电机实现纵向和横向移动；

中心距6M以上的机床Z轴采用齿轮齿条加光栅尺，X轴采用滚珠丝杠副加交流伺服电机实现纵向和横向移动，具有很好的定位和重复定位精度。
CKT61140H数控车镗复合加工机床

CKT61140H系列机床为大型卧式平床身数控车床，采用SIEMENS或FANUC数控系统，及全数字交流伺服系统

车削主传动为自动四挡无级变速，主电机为交流主轴电机，两个联动控制轴。中心距1-5M的机床Z轴和X轴采用滚珠丝杠副加交流伺服电机实现纵向和横向移动；

中心距6M以上的机床Z轴采用齿轮齿条加光栅尺，X轴采用滚珠丝杠副加交流伺服电机实现纵向和横向移动，具有很好的定位和重复定位精度
CKT61160H数控车镗复合加工机床

CKT61160H系列机床为大型卧式平床身数控车床，采用SIEMENS或FANUC数控系统，及全数字交流伺服系统

车削主传动为自动四挡无级变速，主电机为交流主轴电机，两个联动控制轴。中心距1-5M的机床Z轴和X轴采用滚珠丝杠副加交流伺服电机实现纵向和横向移动；

中心距6M以上的机床Z轴采用齿轮齿条加光栅尺，X轴采用滚珠丝杠副加交流伺服电机实现纵向和横向移动，具有很好的定位和重复定位精度。
CKT61180H数控车镗复合加工机床

CKT61180H系列机床为大型卧式平床身数控车床，采用SIEMENS或FANUC数控系统，及全数字交流伺服系统。

车削主传动为自动四挡无级变速，主电机为交流主轴电机，两个联动控制轴。中心距1-5M的机床Z轴和X轴采用滚珠丝杠副加交流伺服电机实现纵向和横向移动

中心距6M以上的机床Z轴采用齿轮齿条加光栅尺，X轴采用滚珠丝杠副加交流伺服电机实现纵向和横向移动，具有很好的定位和重复定位精度
CKT61200H数控车镗复合加工机床

CKT61200H系列机床为大型卧式平床身数控车床，采用SIEMENS或FANUC数控系统，及全数字交流伺服系统

车削主传动为自动四挡无级变速，主电机为交流主轴电机，两个联动控制轴。中心距1-5M的机床Z轴和X轴采用滚珠丝杠副加交流伺服电机实现纵向和横向移动；

中心距6M以上的机床Z轴采用齿轮齿条加光栅尺，X轴采用滚珠丝杠副加交流伺服电机实现纵向和横向移动，具有很好的定位和重复定位精度。

参数

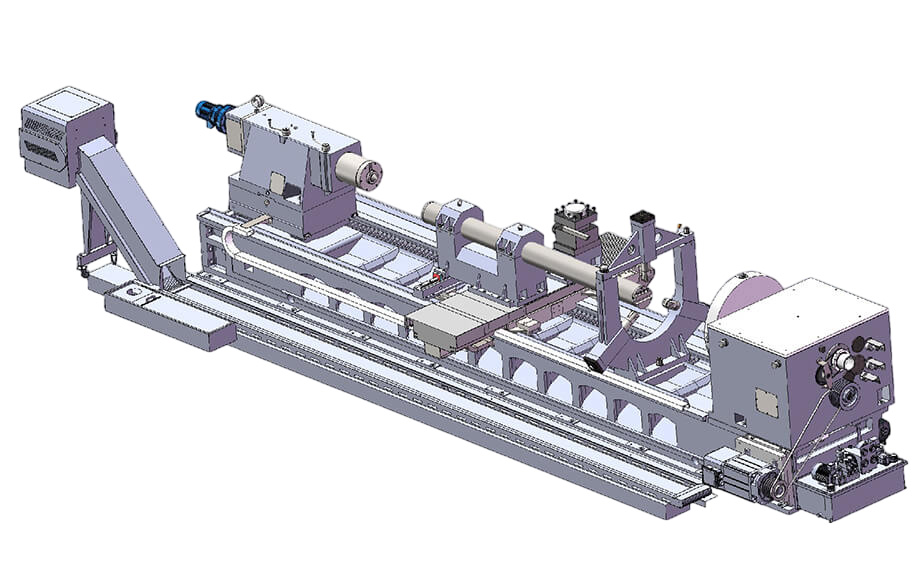

CKT61125H数控车镗复合加工机床
CKT61125H系列机床为大型卧式平床身数控车床，采用SIEMENS或FANUC数控系统，及全数字交流伺服系统。车削主传动为自动四挡无级变速，主电机为交流主轴电机，两个联动控制轴。中心距1-5M的机床Z轴和X轴采用滚珠丝杠副加交流伺服电机实现纵向和横向移动；中心距6M以上的机床Z轴采用齿轮齿条加光栅尺，X轴采用滚珠丝杠副加交流伺服电机实现纵向和横向移动，具有很好的定位和重复定位精度。
机床主要部件和结构均经过优化设计，整机稳定性优越。适用于能源、化工、轻工、机电、造纸、汽车工业等行业。它具有精度高、功率大、刚性高、自动化程度高等特点。适宜加工轴、套、盘类零件。如车削内、外圆柱面、圆锥面、圆弧面、端面、切槽、倒角、车螺纹等，工艺适应性强，加工效率高，操作简单，功能全面，可降低对工人技术熟练程序的要求，是理想的机械加工设备。
数控大车和数控重型车床上如有深孔镗孔和车削功能时，可以安装我公司推出的深孔镗功能部件。深孔镗孔附件也可以根据用户的工件具体情况来配置。长径比小的内孔可以用镗杆+车刀的型式来加工。镗杆固定在刀架上，悬伸加工。长径比较大的内孔可以用参照深孔的加工方式。镗杆安装在刀架的滑板上，采用双支撑方式，并在镗杆尾端增加配重，在深孔的入口处增加镗杆支撑。刀架滑板为加强结构，适应镗孔的切削抗力。为保持镗杆的精度，在镗杆后支座把合在拖板的横向直线导轨上，用以增强镗杆的稳定性。

项目名称	机床型号
	CKT61125H
两顶尖最大承重	16000kg
床身宽度	1100mm
床身上最大回转直径	1290mm
刀架最大回转直径	900mm
最大工件长度	1000-16000mm
床头参数
主轴前轴承直径	240mm
主轴通孔直径	130mm
主轴锥孔	公制140#
主轴转速级数	液压四档，档内无级调速
主轴转速范围	5-500r/Min
主电机功率	45kW
进给系统参数
西门子系统
纵向伺服电机扭矩	30N.M
横向伺服电机扭矩	28N.M
发那科系统
纵向伺服电机扭矩	30N.M
横向伺服电机扭矩	22N.M
刀杆截面	40×40
刀架工位数	立式4工位
刀盘重复定位精度	0.01mm
纵向快进速度	4000mm/Min
横向快进速度	4000mm/Min
纵向进给速度	1-2000mm/Min
横向进给速度	1-2000mm/Min
尾座参数
尾座套筒直径	260mm
尾座套筒锥孔	公制80#
尾座套筒行程	300mm
