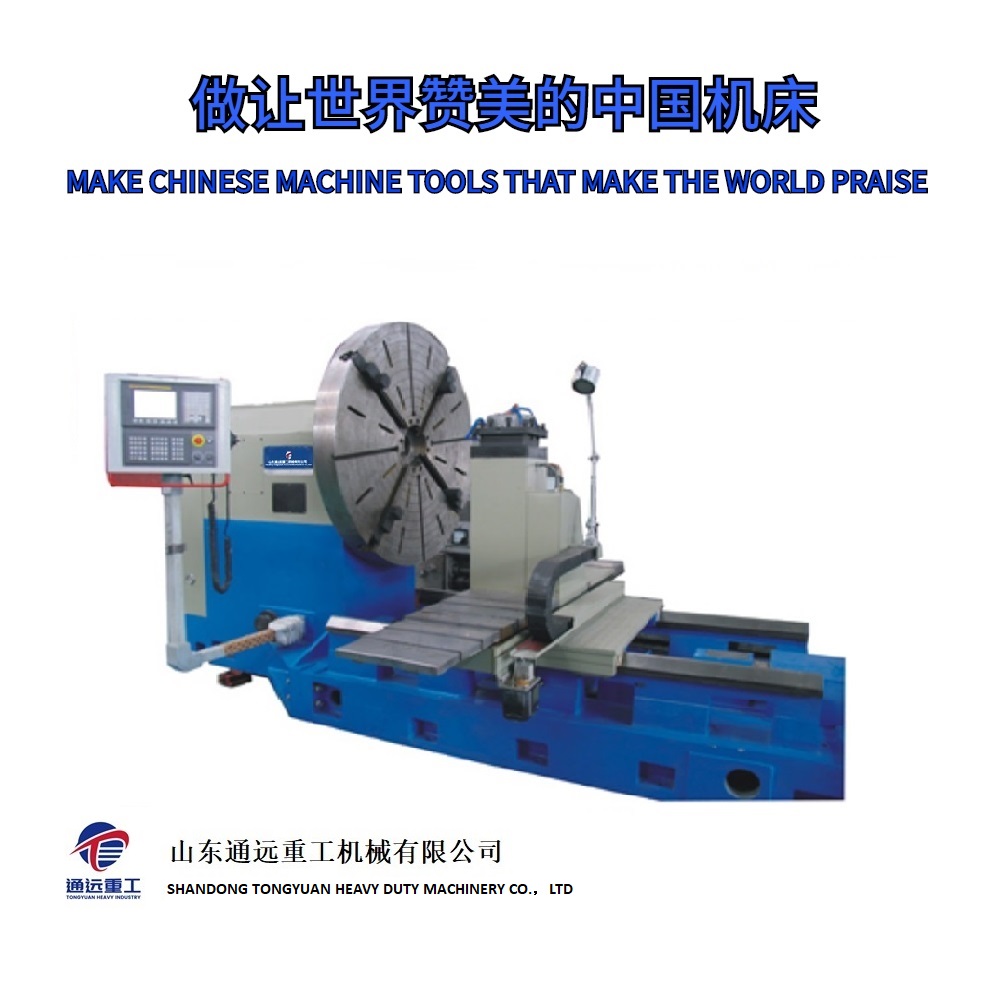

CK641- 系列数控端面车床

CK641- 系列数控端面车床

CK641系列数控端面车床采用机电一体化设计，主要适用于各种轮胎模具及大平面盘环类零件的车削

能够车削各种零件的内外圆柱、端面、曲面、圆弧等成型表面，本机床的工作精度高、刚性强、外形美观、操作方便，是加工轮胎模具及大平面盘环类零件的理想设备。

机床结构采用床头箱主轴垂直于拖板运动的床身导轨，床头箱和横向床身连接在同一底座上，底座上为双山型导轨结构，可手动调节拖板运动的横向床身到主轴卡盘的距离。拖板的横向移动和下滑板纵向移动由伺服电机实现，操纵站安装在床身前部，操作方便，外观协调。

参数

CK641- 系列数控端面车床
CK641系列数控端面车床采用机电一体化设计，主要适用于各种轮胎模具及大平面盘环类零件的车削，能够车削各种零件的内外圆柱、端面、曲面、圆弧等成型表面，本机床的工作精度高、刚性强、外形美观、操作方便，是加工轮胎模具及大平面盘环类零件的理想设备。
机床结构采用床头箱主轴垂直于拖板运动的床身导轨，床头箱和横向床身连接在同一底座上，底座上为双山型导轨结构，可手动调节拖板运动的横向床身到主轴卡盘的距离。拖板的横向移动和下滑板纵向移动由伺服电机实现，操纵站安装在床身前部，操作方便，外观协调。

技术规格	参数	技术规格	参数
床身上最大工件回转直径	Φ1600mm/Φ1800mm Φ2000 Mm	刀架横向(滑板)行程	900mm 950mm 1050mm
横滑板上最大回转直径	Φ1000 Mm	刀架纵向行程	500mm
最大工件长度	750 Mm	主电机功率	22kW
主轴转速	3.15-315r/Min(24级)	数控系统	TF（5）
纵向手动调整范围	500mm	机床长度	3300mm
卡盘直径(可根据用户需要选配)	Φ1400mm	机床高度	1800 1900 2000 Mm
承重(中心距卡盘端面250mm)	2.5t	机床宽度	2370mm
电动刀架工位	立式四工位	机床净重	12/13/14吨
刀架快速移动(横向、纵向)	4m/Min	机床毛重	16.6/17.6/18.6吨
