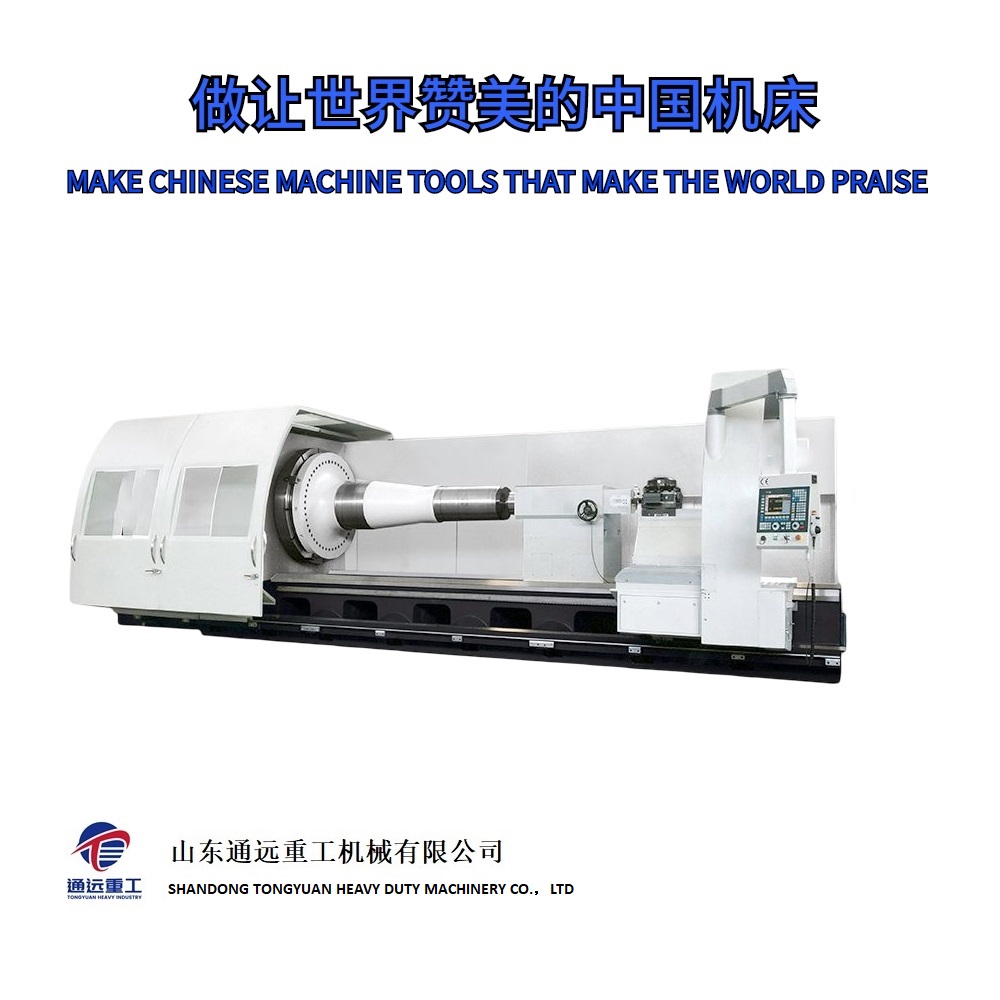

CKF61400风电主轴专用车床

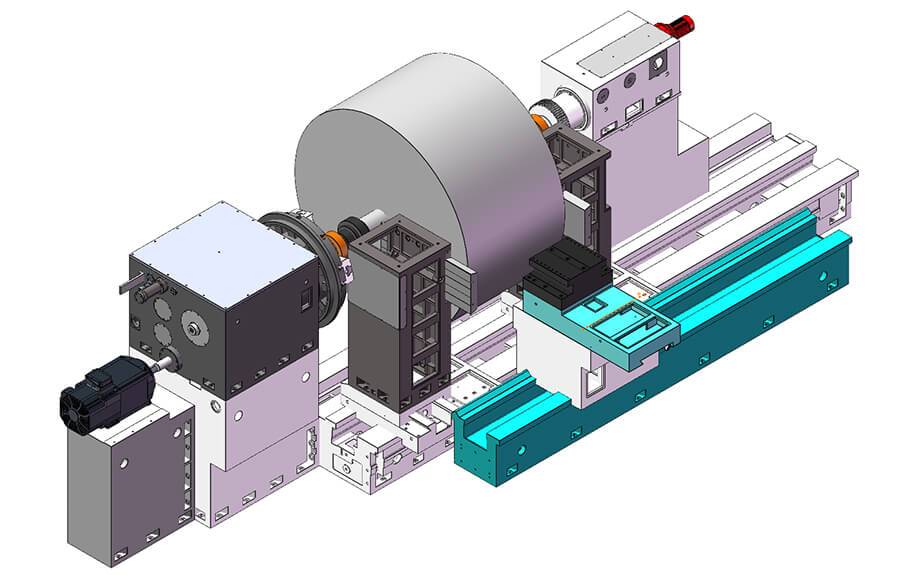

本机床为风电主轴加工专用机床，由床头箱、床头底座、整体三导轨床身、刀架、尾座、电控系统、润滑系统等组成，主传动与进给传动采用分离式，具有数控功能。机床的床头安装在床头箱底座上，刀架安装在整体三导轨的拖板用床身上，尾座安装在整体三导轨的尾座用导轨上。主轴驱动电机安装在单独的电机底座上。本机床适用于用高速钢和硬质合金刀具对不同材质的大型轴类、盘类和筒形零件进行车削内外圆、内外锥面、异形表面和车削端面及螺纹等车削加工.

项目		单位	参数
整体参数	床身上最大回转直径	mm	Φ4000
	最大车削直径	mm	Φ3500
	床身宽度	mm	2800
	最大工件长度	mm	6000
	两顶尖间最大承重	吨	50
	卡盘的最大扭矩	kN.m	70
	最大主切削力	kN	50
`主轴	主轴前支承轴承直径	mm	Φ460
	主轴内孔锥度		1:4, Φ125
	顶尖角度	度	75或者60
	主轴头部形式		1:30长锥
	主轴转速范围	r/min	1-160
	主电机功率	kW	AC90
	主轴卡盘直径	mm	Φ3000四爪单动
刀架	刀架刀板X轴行程	mm	500
	刀架X轴行程	mm	1200
	刀架Z轴行程	mm	6000
	刀具截面尺寸	mm	70×70
尾座	套筒直径	mm	Φ400
	套筒最大行程	mm	300
	套筒移动速度	mm/min	50
	芯轴锥孔	mm	公制125 1:4
	顶尖角度	度	75或者60
	尾座移动速度	mm/min	2000
	尾座纵向行程	mm	5000
重量及外型	外形尺寸（长×宽×高）	mm	11000×4500×3200
	机床总重	kg	约95000
	机床的总功率	kVA	140
精度	主轴和尾轴锥孔的径向跳动	mm	0.02（靠近主轴端）
	主轴和尾轴的轴向窜动	mm	0.02
	顶尖的跳动	mm	0.025
	精车标准试件圆度	mm	0.02
	精车标准试件圆柱度	mm	0.025/300
	精车标准试件平面度	mm	0.02（300测量直径）
	加工精度		IT6
	表面粗糙度Ra值	μm	1.6（标准试件）
	机床的噪音	DB（A）	85
	进给轴重复定位精度(X/Z)	mm	X∶0.01 Z∶0.035
	进给轴定位精度(X/Z)	mm	X∶0.02 Z∶0.05
