阴极辊专用车床-山东通远重工机械有限公司-通远重工机械

参数

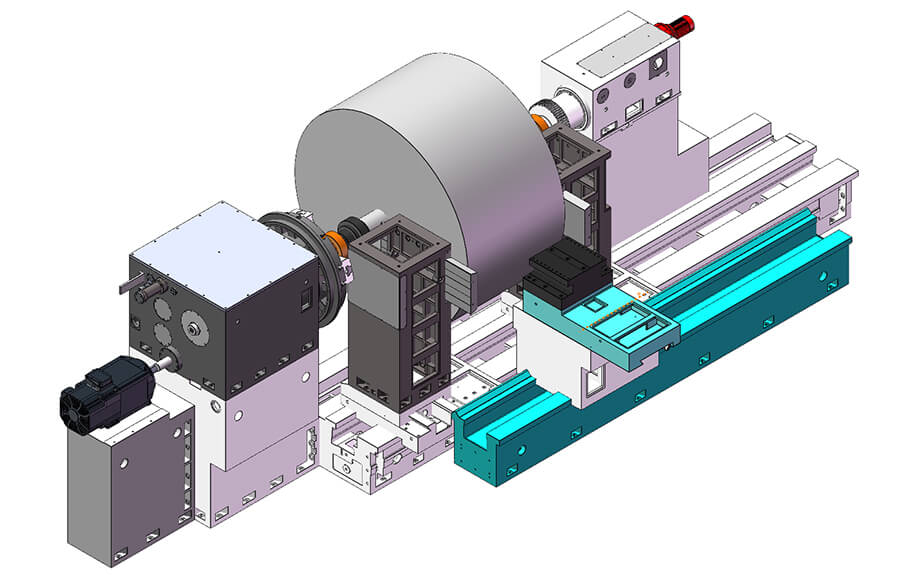

机床为阴极辊加工专用机床，由床头箱、床头底座、整体三导轨床身（尾座左右刀架共用）、左刀架、中间刀架、右刀架、尾座、、电控系统、润滑系统等组成，主传动与进给传动采用分离式，具有数控功能。机床的床头安装在床头箱底座上，左右刀架安装在整体三导轨的拖板用床身上，尾座安装在整体三导轨的尾座用导轨上。主轴驱动电机安装在单独的电机底座上。本机床适用于用高速钢和硬质合金刀具对不同材质的大型轴类、盘类和筒形零件进行车削内外圆、内外锥面、异形表面和车削端面及螺纹等车削加工。

阴极辊数控车床是专门加工阴极辊、电解铜箔、钛阴极辊而定制生产的，可加工直径3-5米，长度3-8米的零件，车削快、精度高，在阴极辊生产上可以大大的提高工作效率。

项目		单位	参数
整体参数	床身上最大回转直径	mm	2500-5000
	最大车削直径（中间刀架）	mm	Φ2000-Φ5000
	最小车削直径（左右刀架）	mm	0-Φ400
	最大工件长度	mm	3000-5000
主轴	主轴前支承轴承直径	mm	Φ460
	主轴内孔锥度		1:4, Φ125
	顶尖角度	度	60
	主轴头部形式		1:30长锥
	主轴转速范围	r/min	1-160
	主电机功率	kW	AC90
	主轴卡盘直径	mm	Φ1250四爪单动
刀架	左刀架刀板X轴行程	mm	500
	左刀架X轴行程	mm	250
	左刀架Z轴行程	mm	3000
	右刀架刀板X轴行程	mm	500
	右刀架X轴行程	mm	250
	右刀架Z轴行程	mm	3000
	中间刀架刀板X轴行程	mm	500
	中间刀架X轴行程	mm	300
	中间刀架Z轴行程	mm	4500（具备加工光轴能力）
	刀具截面尺寸	mm	60×70（待协商）
尾座	套筒直径	mm	Φ400
	套筒最大行程	mm	300
	套筒移动速度	mm/min	50
	芯轴锥孔	mm	公制125 1:4
	顶尖角度	度	60
	尾座移动速度	mm/min	2000
	尾座纵向行程	mm	5000
	尾座芯轴卡盘直径	mm	Φ630（可选结构）
